BE20/30/42/56氣扳機技術參數

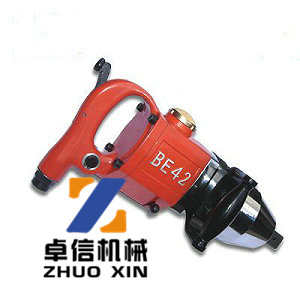

一、BE42氣動扳動工具原理簡介
氣動工具由于具有：
1、可以使用于爆炸性、腐蝕性、高溫及潮濕的工作環境中；
2、可超負荷操作而不致使馬達燒毀；
3、結構簡單、堅固耐用、維護相對容易；
4、輸出扭矩大、重量輕、效率高；
5、可實現無級調速，以及可產生旋轉、往復及沖擊運動；

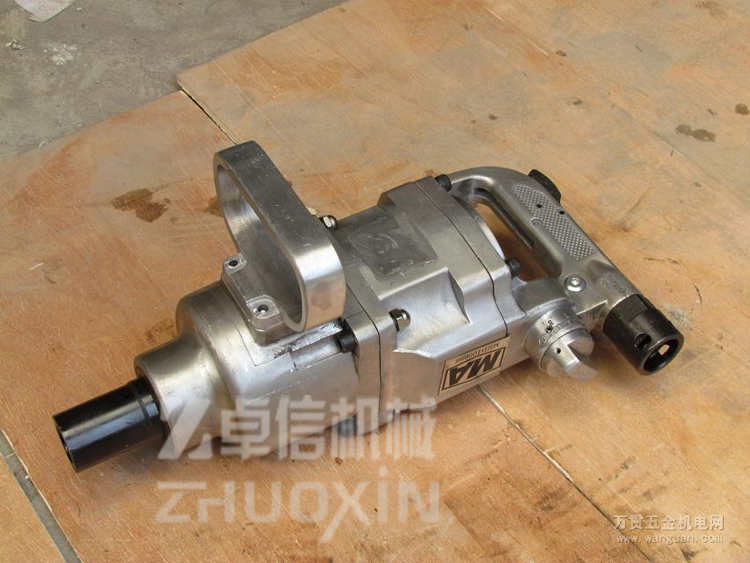

等優點，BE42氣動扳而被廣泛的應用于現代機械制造、船舶制造、汽車制造等許多領域，特別是在汽車制造業，BE56氣動扳廣泛應用在整車生產過程中的打磨、拋光、噴涂、裝配等工況，是現代汽車批量大規模生產不可缺少的重要工裝設備之一，而由于在汽車制造業中，整車裝配近90%的聯接形式采用螺紋聯接，因此氣動擰緊工具在整車裝配中應用特別廣泛。
從廣義上講，氣動工具主要是利用壓縮空氣帶動氣動馬達而對外輸出動能工作的一種工具，一般氣動工具主要由動力輸出部分、作業形式轉化部分、進排氣路部分、運作開啟與停止控制部分、工具殼體等主體部分，當然氣動工具運作還必須有能源供給部分、空氣過濾與氣壓調節部分以及工具附件等。
1、動力輸出部分：它是氣動工具主要組成部件之一，主要有氣動馬達及動力輸出齒輪組成，它依靠高壓力的壓縮空氣吹動馬達葉片而使馬達轉子轉動，對外輸出旋轉運動，并通過齒輪帶動整個作業形式轉化部分運動。按定子與轉子是否同心，氣動馬氣動馬達可分為同心馬達和偏心馬達，按進氣孔的數量多少，可分為單進氣孔馬達、雙進氣孔馬達和多進氣孔馬達等。無論是何種形式的氣動馬達，都是依靠壓縮空氣吹動馬達葉片帶動轉子旋轉的，馬達葉片在高速旋轉時，時刻與定子內壁發生摩擦，它是馬達內最為常見的易損部件，因而它對壓縮空氣的質量和壓縮空氣中是否含潤滑油分子要求很高；
2、BE42氣動扳作業形式轉化部分：它主要是將馬達輸出的旋轉運動進行相應的轉化。在汽車制造業中，由于以螺紋聯接的方式甚多，大部分是旋轉運動，當然也有直線往復運動。對于不同類型的氣動工具，作業形式轉化部分主要分為機械式離合器及行星齒輪組、摩擦片式離合器及行星齒輪組、液壓油缸、扭力桿及錘打塊組等。以上部件均以旋轉運動為基礎的重要部件，它決定著該氣動擰緊工具的扭力大小、轉速快慢、擰緊精度等重要參數，由于它不停的離合、受壓或扭矩轉變，故它的組成部件易受損壞；
3、進排氣路部分：顯而易見，進排氣路部分是壓縮空氣進出的相關通道，是保障馬達正常運動的能源供給系統；
4、運動開啟與停止控制部分，即通常所述的氣動開關，由于它時刻和操作人員及外界物體直接接觸，且多工程塑料制品，故易出現損壞；
5、能源供給部分：壓縮空氣主要是空壓機將大氣進行壓縮后而形成的，由壓縮空氣管道輸送至相關的用氣電，且呈脈動狀；
6、空氣過濾及氣壓調節部分：由于壓縮空氣通常是通過無縫鋼管制造的管道進行輸送的，在長期使用時，其內壁的銹蝕物、壓縮空氣中的水分、粉塵等將不斷形成。若這樣的壓縮空氣不進行任何處理，直接進入氣動馬達，則將導致馬達壽命大大縮短，從而致使整把工具動力輸出不足、且不穩定，易造成馬達等零部件連環損壞的現象，為此在由管道輸送的壓縮空氣至氣動工具之間，必須設置壓縮空氣過濾、調節裝置，氣動三聯件承擔了該項任務。氣動三聯件主要由氣壓表、過濾器、油霧器、調壓器等部分組成，其中過濾器中內置濾芯，在使用一段時間后要進行維護清洗、定期更換；
7、工具附件：這里的工具附件是指安裝在氣動工具本體上直接與工件直接接觸的工具，氣動三聯件承擔了該項任務。氣動三聯件主要由氣壓表、過濾器、油霧器、調壓器等部分組成，其中過濾器中內置濾芯，在使用一段時間后要進行維護清洗、定期更換；這樣的壓縮空氣不進行任何處理，直接進入氣動馬達，則將導致馬達壽命大大縮短，從而致使整把工具動力輸出不足、且不穩定，易造成馬達等零部件連環損壞的現象，為此在由管道輸送的壓縮空氣至氣動工具之間，必須設置壓縮空氣過濾、調節裝置，包括各類氣動套筒、接桿、轉換接頭、刀頭等； 上述各部分相互依存、相互制約、不能單獨孤立存在實現作業。

BE氣動扳手工作原理：
BE氣動扳手(氣扳機）由壓縮空氣作動力源，起動氣動發動機帶動錘體機構作高速運轉。當其轉速達到一定值時錘體機構中的定時開關起作用，使得錘體中的沖擊銷向下運動與扳軸碰撞而產生擰緊或松開螺母所需的沖擊扭矩。以達到氣扳機的功能。BE20氣動扳手
氣扳機的正反轉由倒順旋鈕控制。
BE氣動扳手使用方法：
將所擰螺栓相應規格的套筒套在需操作的螺母上，然后將氣扳機輸出端四方頭插人套筒四方孔內，接上氣源，調好倒順旋扭位置，再起動開關即可操作。BE30氣動扳手
注:高空作業時，應將氣扳機與套筒用銷連接，以防發生不測。
山東卓信機械設備有限公司是一家專業生產氣動扳手（氣扳機）的廠家，所生產的氣動扳手規格全（BE20氣動扳手、BE30氣動扳手、BE42氣動扳手、BE56氣動扳手、BE72氣動扳手BE100氣動扳手）、性能優，滿足廣大工程建設行業施工需求。
BE儲能沖擊式氣扳機，風扳機的操作說明及保養：
使用前，工程操作人員需詳細研讀產品使用說明書，進行氣扳機主輔部件結構原理、工作性能、使用注意事項、日常維護保養等系列培訓。使用前查看氣動三聯件氣壓表示值是否為0.63Mpa,查看三聯件過濾器內是否有污水與雜質，若有，應及時排水排污。查看空氣軟管及接頭有無漏氣及松動，以防進入氣動工具內的壓縮空氣壓力不夠。查看氣扳機本身及氣動附件是否連接可靠，以防高速運轉時損壞或造成人身財產損失。
供氣系統：進氣壓力于工具入口處(非空壓機之出氣壓力)一般為0.63MPa，還有空壓機的每秒制氣量是否達到氣扳機的每秒耗氣量，進氣壓力過高、過低均有損工具之性能及壽命。 BE氣動扳手進氣必須含有充分潤滑油，以便工具內氣動馬達得到充分潤滑。進氣必須盡不含水份。備注：空氣必須清潔無污含有一定的潤滑油，如果空氣含有較多水分會使氣扳機缸體，轉子，錘體內沖擊銷，離心閥等配件生銹，導致機器無法正常工作。
BE氣動扳手使用過程中：若工具略有故障或經使用不能達到原有功能時，不可再繼續使用，要立即檢查。定期檢查、保養工具，添加黃油(Grease)于軸承等轉動部位，添加機油(10#)于氣動馬達部位。使用工具，務必遵照各種安全規定及使用說明操作。使用過程中應輕拿輕放，不得帶病作業，更不得拋、扔、摔、砸和各類不合理使用。
使用完畢后定期拆解工具，進行清洗和更換易損零部件，BE氣動扳手應及時擦凈工具表面污物等，并及時注油保養。對于已不能修復和到報廢期的氣動工具，不能繼續使用，以防止影響產品質量和傷及使用人員。
BE氣動扳手屬于三類易損品，儲能沖擊式氣扳機使用壽命和螺帽規格，數量及強度有關，機器有易損件產生，易損件不在保修范圍內，易損件購買需要單獨收費。
氣扳機有什么用戶，具體數據有那幾項
“卓信牌”FBE型儲能沖擊式氣扳機是拆裝螺栓螺帽的高效機械手工工具，廣泛應用于石化行業、電力行業、交通運輸行業、船舶制造行業、冶煉行業等。該產品在各行業的大檢修中能發揮十分突出的作用，在幾秒內就可將一只螺栓螺帽擰緊或拆下，因而能大大縮短個行業的大修期限，而且使用也十分安全簡便，由于該產品使用的動力源是壓縮空氣，所以在一些防爆場所特別適宜使用。“卓信牌”FBE型儲能沖擊式氣扳機，拆裝螺栓螺帽的規格范圍為M18-M100。
　 產品簡介:氣扳機(又名風動扳手、風扳機、氣動扳手，汽車保修業俗稱風炮)是一種裝拆螺栓螺母的高效工具，重量輕，耗氣小，扭矩大。被廣泛用于石油化工、交通運輸、建筑安裝、電力、鐵路、橋梁、工礦、冶金、船舶、汽車,機械制造與等各種行業
BE30氣扳機是以壓縮空氣為動力源的高速沖擊式手持工具。主要有配氣部、發機部、沖擊部三部分組成。發動機轉子與沖擊器之間不經減速而直接用花鍵連接，將轉子的旋轉動能變為沖擊能，從而實現快速擰緊或拆卸螺母
BE30氣扳機具有安全防爆、扭矩大、重量輕、體積小、效率高、結構簡單、方便等一系列特點。能夠滿足煤礦井下風壓波動大的情況下輸出穩定轉速的使用要求，可用于U型鋼支架和錨桿支架螺母的旋緊和拆卸、樹脂錨桿的攪拌以及其他機電設備的螺母裝拆，能夠提高U型鋼支架和錨桿支架的使用性能，保證支護質量。
氣扳機，風動扳手的使用注意事項：
一、氣扳機的用途：①風扳機是拆裝螺釘螺帽的高效率機械工具①廣泛應用于汽車、造船、石油化工、機動車輛、工程建筑等行業。②廣泛用于交通運輸、建筑安裝、電力、鐵路、橋梁、礦山、冶金、船舶、機械制造與維修等各種行業③BE16型氣扳機適用于M12-16螺帽，BE20型氣扳機適用于M16～M24螺帽，BE30型氣扳機適用于M22～M30螺帽，BE42型氣扳機適用于M30～M42螺帽
二、BE氣動扳手使用注意事項：
1、進入風扳機的壓縮空氣應清潔無污,并含有一定的潤滑油。
2、氣管內徑應不小于規定尺寸，并不得過長，以免進入風扳機的氣壓過低。
3、在正確的氣壓下使用，風扳機的正常工作氣壓為0.5Mpa，進入風扳機的氣壓不宜過高，否則易造成過載使機件使用壽命縮短，使用結束后用木塞堵上進氣口，以免污物進入機內。
4、定期檢查風動工具并用風動工具油潤滑和防銹
5、如果用風動工具從螺絲上完全去下螺母，則旋轉力可使螺母飛出
6、往往先用手將螺母對準螺釘，如果一開始就打開風動工具，則螺紋會被損壞，注意不要擰的過緊，使用較小的力擰緊。
7、與專用的套筒扳手結合使用，專用的套筒扳手經過專門加工，其特點是能防止零件從傳動裝置上飛出，切勿使用專門套筒扳手以外的其他套筒扳手
8、使用中如果發現沖擊次數少，或有二次沖擊等現象，應該立即停機檢查.
