電感式接近開關IFL 10-30-01T詳細介紹

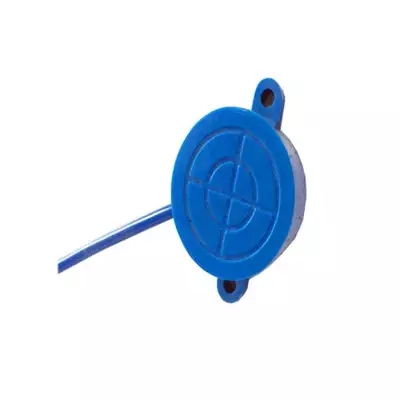

電感式接近開關IFL 10-30-01T
簡介：
這種開關有時也叫電感式接近開關。它是利用導電物體在接近這個能產生電磁場接近開關時，使物體內部產生渦流。這個渦流反作用到接近開關，使開關內部電路參數發生變化，由此識別出有無導電物體移近，進而控制開關的通或斷。這種接近開關所能檢測的物體必須是導電體。
原理：
由電感線圈和電容及晶體管組成振蕩器，并產生一個交變磁場，當有金屬物體接近這一磁場時會在金屬物體內產生渦流，從而導致振蕩停止，這種變化被后放大處理后轉換成晶體管開關信號輸出。
特點：
A、抗干擾性能好，開關頻率高，大于200HZ.
B、只能感應金屬應用在各種機械設備上作位置檢測、計數信號拾取等。
卓信電感式接近開關IFL 10-30-01T
接線：
三根線的接線接法：
粽色的是接電源的正，藍色的是接電源的負，黑色的是接負載（信號輸出）。
二根線的接線方法（DC或AC)：
棕色線連接負載的負，負載的正線再連接電源的正，藍色的直接連接電源的負。
具體接線方法請參照開關標牌上的接線圖來接線，切勿錯接反接！
直流三線接近開關的三根線分別是：棕色線---電源正藍色線---電源負黑色線---輸出號
交流二線型開關：將負載和接近開關串聯后接在交流電源端。
什么是NPN型又什么是PNP型？
NPN型：
負載接法：負載接在輸出端和負之間。
輸出電平：當無感應時，輸出高電平，感應時，輸出低電平。
電流方向：負載電流注入開關（灌電流）
PNP型：
負載接法：負載接在電源正和輸出之間。
輸出電平：當無感應時，輸出低電平，感應時，輸出高電平。
電流方向：負載電流流出開關（拉電流）
卓信電感式接近開關IFL 10-30-01T
主要功能：
1、檢驗距離
檢測電梯、升降設備的停止、起動、通過位置；檢測車輛的位置，防止兩物體相撞檢測；檢測工作機械的設定位置，移動機器或部件的限位置；檢測回轉體的停止位置，閥門的開或關位置。
2、尺寸控制
金屬板沖剪的尺寸控制裝置；自動選擇、鑒別金屬件長度；檢測自動裝卸時堆物高度；檢測物品的長、寬、高和體積。檢測物體存在有否檢測生產包裝線上有無產品包裝箱；檢測有無產品零件。
3、轉速與速度控制
控制傳送帶的速度；控制旋轉機械的轉速；與各種脈沖發生器一起控制轉速和轉數。
4、計數及控制
檢測生產線shangliu過的產品數；高速旋轉軸或盤的轉數計量；零部件計數。
5、檢測異常
檢測瓶蓋有無；產品合格與不合格判斷；檢測包裝盒內的金屬制品缺乏與否；區分金屬與非金屬零件；產品有無標牌檢測；起重機危險區baojing；anquan扶梯自動啟停。
6、計量控制
產品或零件的自動計量；檢測計量器、儀表的指針?lè)秶刂茢?shù)或流量；檢測浮標控制測面高度，流量；檢測不銹鋼桶中的鐵浮標；儀表量程上限或下限的控制；流量控制，水平面控制。
7、識別對象
根據載體上的碼識別是與非。
8、信息傳送
ASI（總線）連接設備上各個位置上的傳感器在生產線（50-100米）中的數據往返傳送等。
接近開關接線圖
1）接近開關有兩線制和三線制之區別，三線制接近開關又分為NPN型和PNP型，它們的接線是不同的。
2）兩線制接近開關的接線比較簡單，接近開關與負載串聯后接到電源即可。
3）三線制接近開關的接線：紅（棕）線接電源正端；藍線接電源0V端；黃（黑）線為信號，應接負載。負載的另一端是這樣接的：對于NPN型接近開關，應接到電源正端；對于PNP型接近開關，則應接到電源0V端。
4）接近開關的負載可以是信號燈、繼電器線圈或可編程控制器PLC的數字量輸入模塊。
5）需要特別注意接到PLC數字輸入模塊的三線制接近開關的型式選擇。PLC數字量輸入模塊一般可分為兩類：一類的公共輸入端為電源負，電流從輸入模塊流出，此時，一定要選用NPN型接近開關；另一類的公共輸入端為電源正，電流流入輸入模塊，此時，一定要選用PNP型接近開關。千萬不要選錯了。
6）兩線制接近開關受工作條件的限制，導通時開關本身產生一定壓降，截止時又有一定的剩余電流流過，選用時應予考慮。三線制接近開關雖多了一根線，但不受剩余電流之類不利因素的困擾，工作更為可靠。
7）有的廠商將接近開關的“常開”和“常閉”信號同時引出，或增加其它功能，此種情況，請按產品說明書具體接線。
卓信電感式接近開關IFL 10-30-01T
