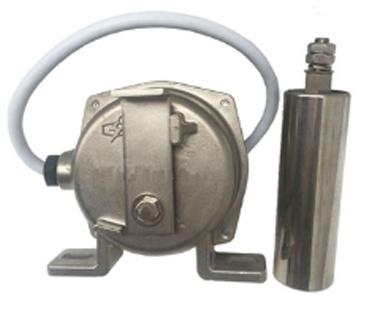

兩級跑偏開關SRT、DPK-20-35
跑偏開關為全新設計之安全控制設備，用于檢測輸送皮帶運行過程中
發生扭曲、過載偏離機架中心線的故障。
有效防止因輸送帶跑偏造成的撒料、過負載損壞機械、人員傷亡等事故。
當輸送帶設備運行時，有過載、重心偏移或輸送帶扭曲等，造成輸送帶偏離正常軌道，輸送帶擠壓旋轉臂，驅動精密凸輪觸動微動開關使發出報警信號，旋轉臂相對垂直位置擺動20度，輸出報警信號；擺動35B，輸出停機信號。
SRT、DPK-20-35技術參數：
1. 額定電壓：AC380V
2．額定電流：5安
3. 觸點數量:二組獨立的常開、常閉接點
4．外殼防護別：DT型塵密外殼，防護等IP67
5．周圍環境溫度：-25～80℃
6．開關能在頻率為10-60Hz，振幅為0.75mm(10g)的振動條件下工作
7．外形尺寸：殼體L×W×H（mm）190×135×100。
8．操作力：5～7㎏
9．通訊接口：RS485地址編碼 聯網通訊（對后綴BM的型號有效
SRT、DPK-20-35使用環境條件：
a.環境溫度：-40℃~60℃
b.相對濕度不大于85
c.海撥高度不超過2000m
d.使用壽命：開關動作10萬次
e.絕緣電壓：AC1000試驗1分鐘
f.觸點容量：≤AC380 ≤3A
g.防護等級：IP65
SRT、DPK-20-35安裝說明
1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。
2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。
3、安裝距離：建議每50米安裝一對跑偏開關。
4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。
SRT、DPK-20-35特點
安裝簡單容易,動作靈敏
拉桿臂可雙向操作，最大范圍各75B，內部扭力彈簧可自動復歸
鑄鋁外殼盒氣密性良好，IP-67 耐候防護等級
旋轉臂相對復歸位置 20B時,輸出警報信號，旋轉35B時,輸出停機信號
警報與停機設定點乃由精密凸輪機構控制，特殊動作角度也接受客戶訂制
可防止輸送系統當機時間,產品損失,更換輸送皮帶成本造成之損失
SRT、DPK-20-35適用范圍
兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。
