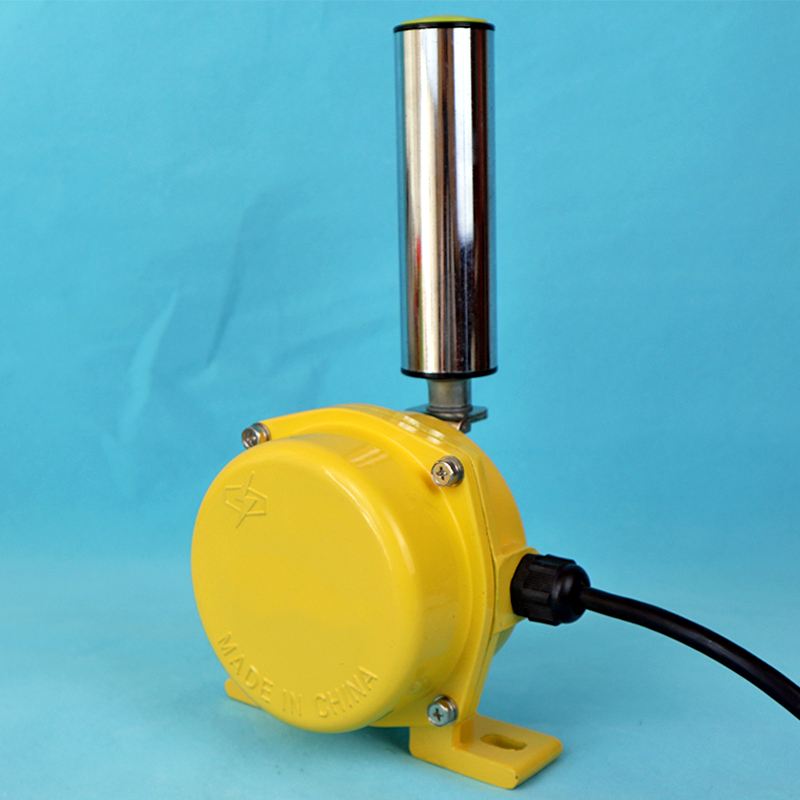

跑偏開關HQS-PXB
跑偏開關HQS-PXB主要用于檢測帶式輸送機運行中的跑偏現象，按膠帶實際跑偏量輸出警示或停機信號，可的防止由膠帶跑偏而產生的事故，是一種保護裝置。
兩極跑偏開關是輸送帶自動化中不可缺的產品。可以用于地下、索道支撐皮帶輸送機；輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位；裙邊給料機/輸送機；重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動警示和停機的保護裝置。
跑偏開關HQS-PXB工作原理
兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。
當發生輕微跑偏事故時（12?），兩級跑偏開關的*組觸點動作，發出事故預告信號。
當發生嚴重跑偏事故時（30?），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。
HQS-PXB特點
結構簡單實用、性能穩定可靠
防塵、防震、防潮
體積小、重量輕、壽命長
安裝方便，免維護
輸出信號既可與現場設備聯鎖使用，也可送達微機控制系統
電源適應性廣：24~380V
HQS-PXB技術參數
工作電壓：24~380V
型號：HFKPT1-12-30
絕緣電阻：＞500MΩ
輸出信號：無源開關量信號
環境溫度：-20℃~+60℃
環境濕度：＜90
重 量：2.5Kg
防護等級：IP65
復位方式：自動復位
響應時間：＜2mS
控制觸點容量：3A-
動作力：50&plun;10N
本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。
當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。
當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。
一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。
二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。
當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。
為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。
HQS-PXB安裝說明
1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。
2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm（詳見安裝示意圖）。
3、安裝距離：建議每50米安裝一對跑偏開關。
4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是警示信號，3、4為常閉接點是二級停機信號。
HQS-PXB注意事項
1、跑偏開關檔輪與皮帶保持垂直。
2、建議跑偏開關擋輪與皮帶邊緣距離保持120-160mm。
3、跑偏開關底座固定牢固。
我公司生產的BFK-PA301兩級跑偏開關，BH-PW-LSKG兩級跑偏開關，BPK-2035 兩級跑偏開關 水泥廠跑偏開關，BPP-02GKH-10-30防爆兩級跑偏開關，E502A皮帶機跑偏開關，EBBS-80EBS防爆兩級跑偏開關，EXHFKPT1-10-45防爆跑偏開關，EXKPT1-20-35-X防震跑偏傳感器，FPI-12-30兩級跑偏開關（粉塵防爆），FSPK-111兩級跑偏開關，G22H.T22IP67跑偏開關，SATB-11XPP-3960防爆跑偏開關，PXA-34KK跑偏開關、不銹鋼跑偏開關，SATB-11XPP-3960防爆跑偏開關BKPT1防爆兩級跑偏開關CRS2D兩級跑偏開關DPP跑偏開關DPK兩級跑偏開關DFP防偏開關DWPK兩級跑偏開關EXKPT兩級跑偏開關FPK兩級跑偏開關FPK防跑偏開關FM兩級跑偏開關GRB跑偏開關GEJ隔爆跑偏開關關RHPY兩級跑偏開關RPK兩級跑偏開關ROS跑偏開關SR2D跑偏開關SSG(KPT1)兩級跑偏開關SFLP兩級跑偏開關SR-PK兩級跑偏開關SPS跑偏開關SPB兩級跑偏開關WHKP兩級跑偏開關XPK兩級跑偏開關XTD-PK跑偏開關XLPP兩級跑偏開關XFP防偏開關XDFL2兩級跑偏開關XCR跑偏開關XJM-PK兩級跑偏開關YH跑偏開關YHFP兩級跑偏開關YHPK兩極跑偏開關YHFPK跑偏開關YHP兩級跑偏開關3EPK跑偏開關等各種規格型號的跑偏開關，產品規格齊全，價格合理，歡迎選購！銷售熱線
