20-32AMP卓信傾斜開關用途詳細介紹





20-32AMP傾斜開關用途

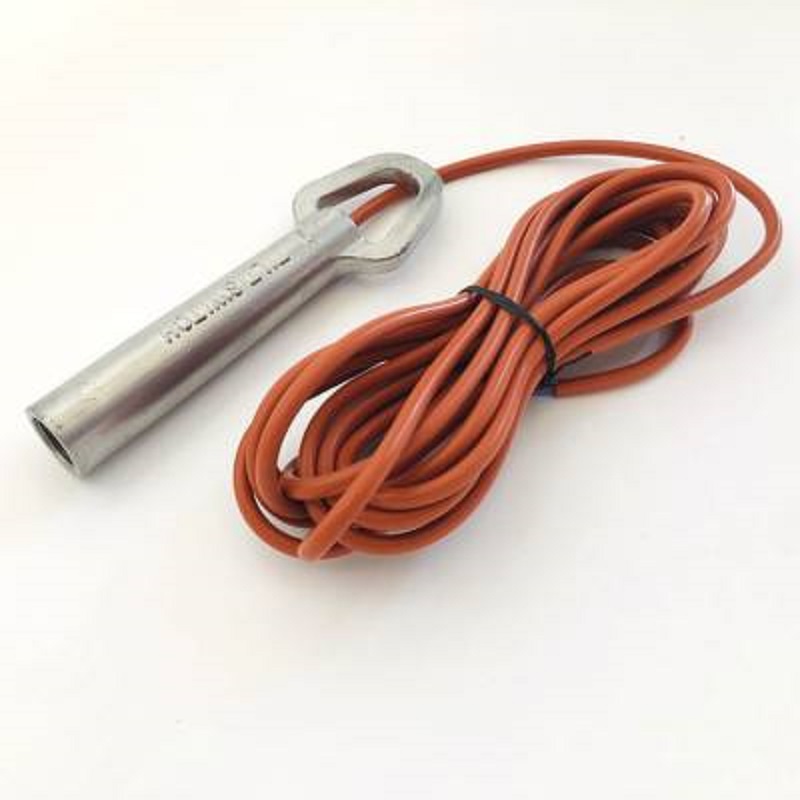

傾斜開關是安裝在落料斗或堵料倉內檢測料位的一種保裝置。帶式輸送機系統中兩條輸送機之間通常是通過管狀落料斗連通，運行中當落料斗出口因各種原因受堵時物料會很快堵滿整個落料斗乃至大量溢出。在落料斗中安裝堵料開關可以在堵料事故發生初期報警并觸發緊急停機，從而避免大量堵料造成輸送帶打滑、驅動電機過載等嚴重后果。



隔爆傾斜開關是由KBX-220傾斜開關探測器和控制箱兩部分組成，適用于料流、堵塞及料位檢測。探測（感知）器采用非觸點與或門開關，控制箱采用控制電路控制，繼電器接點輸出，LED燈動作指示。



20-32AMP傾斜開關用途



參數：



1、額定觸點：24V/220VAC/2A



2、額定溫度：-20～100℃（可訂制200℃）



3、外殼材質：壓鑄



4、電纜長度：6000mm（能夠訂制）



5、探頭長度：180mm



6、探頭總長：210mm



7、尾部連接螺紋：M20×1.5×50



8、產品重量：1.2kg

20-32AMP傾斜開關用途

輕型



1、額定觸點：24V/220VAC/2A



2、額定溫度：-20～100℃（可訂制200℃）



3、外殼材質：工程塑料



4、電纜長度：6000mm（能夠訂制）



5、探頭長度：195mm



6、探頭總長：230mm



7、尾部連接螺紋：M20×1.5×50



8、產品重量：0.7kg

20-32AMP傾斜開關用途

安裝使用與接線



本檢測器應安裝于膠帶機溜槽出口附近，由于它適用于單向運行，因此安裝時，觸板擺向應與膠帶運行方向一致。然后右、左橫梁固定在右左端蓋上，再將左右支臂固定在左右橫梁上。并且滿足下列要求：





1）、使支臂與擺臂互相平衡，并使擺臂與限位板接觸擺角為零度。



2）、使檢測器位于膠帶寬度的中心位置，且使擺臂垂直于膠帶平面，將支架焊在膠帶機架上。

20-32AMP傾斜開關用途

特點：

1)標準重載探頭為鑄鐵，表面鍍鉻（比鋼管堅固）；

2)水銀的含量約為0.7克；

3)報警觸點可設定常開或常閉；

4)可配有套管保護探頭，減小探頭擺動幅度；

5)標準重載探頭底部配有內螺紋，用于連接附件。

6.技術，運行更可靠；

7.的密封設計,可防止粉塵沿軸滲入( 設計)；

8.扭力穩定可靠,且扭力大小可調；

9.葉片承受過重負載,離合器自動打滑,保護電機不受損壞；

10.不必從桶槽上整體拆除,即可輕易地檢查維修內部零部件；

11.接線盒設計,密封性好,戶外安裝使用可靠；

12.輕巧,安裝簡便；

13.適用行業廣泛,如鋼鐵、水泥、電力、飼料、化學塑膠、化學肥料等。



20-32AMP傾斜開關用途

工作原理：

垂直懸掛的傾斜開關在受到物料的作用力后偏離垂直方向超過15°時，傾斜開關內的耐高溫傾角開關動作，無論向哪個方向傾斜，常閉的觸點會斷開。當傾斜開關脫離物料時，傾斜開關回到垂直位置后，耐高溫傾角開關接通。特有的耐高溫傾角傳感器可以適用于高達240℃的物料，完成對高溫物料料位的測量。

20-32AMP傾斜開關用途

范圍：

傾斜開關廣泛應用于冶金、煤炭、礦山、電力，水泥、糧食、礦山等行業皮帶輸送機。安全檢測皮帶輸送機的運行情況，可以避免重大人力財力損失。
