RD-11801卓信旋轉探測儀24-250VAC/DC詳細介紹
供應RD-11801卓信旋轉探測儀，24-250VAC/DC

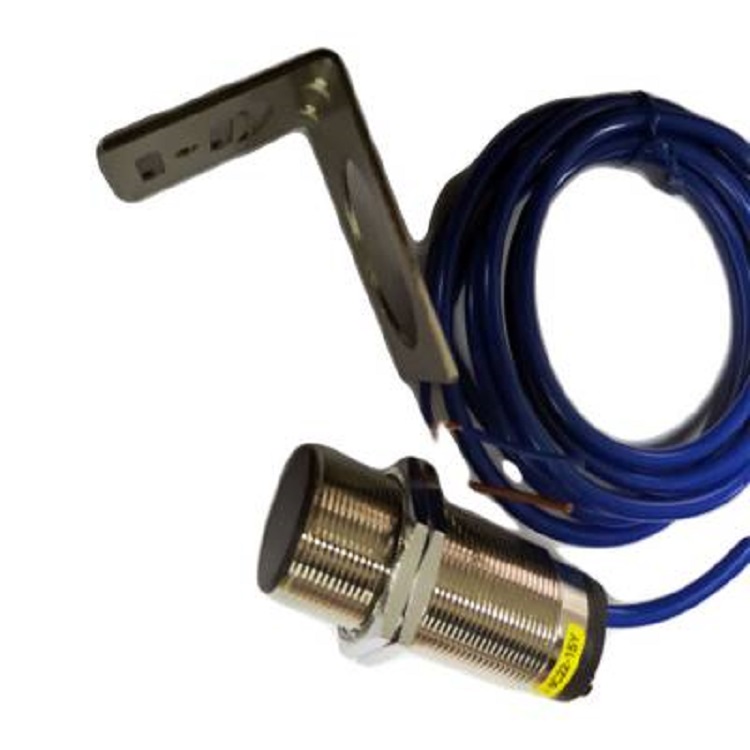

RD-11801旋轉探測儀
RD-11801旋轉探測儀工作原理
電廠用RD-11801旋轉探測儀
鋼廠用RD-11801旋轉探測儀
山東卓信現貨供應RD-11801旋轉探測儀 24-250VAC/DC 200mA Sn：10mm
山東卓信現貨供應RD-11801旋轉探測儀，水泥廠/電廠/鋼廠/化工廠/礦山均可使用
山東卓信現貨供應RD-1101旋轉探測儀，高性價比、使用壽命長，免維護
山東卓信現貨供應RD-11801旋轉探測儀，標準包裝、質保一年，量大價優
RD-11801旋轉探測儀安裝尺寸
RD-11801旋轉探測儀現貨
旋轉探測儀RD-11801結構尺寸
RD-11801旋轉探測儀，又叫速度傳感器、低速開關、測速傳感器、速度開關、打滑保護裝置、轉動傳感器，主要用于鋼鐵、電力、化工、水泥、煤炭、冶金、建材、礦山、港口碼頭、糧食倉庫等各類使用輸送設備的行業。對電機及機械傳動裝置常出現的堵轉、卡轉、超載、慢轉，皮帶打滑、傳動鏈（帶）脫落、傳動軸斷裂等電氣及工藝出現的故障均能有效及時的處理�？善鸬奖Ｕ仙a(chǎn)，維護設備的作用。
用途
廣泛應用于鋼鐵、電力、化工、水泥、煤炭、冶金、建材、礦山、港口碼頭、糧食倉庫等各類使用輸送設備的行業。
RD-11801旋轉測速裝置工作原理
RD－11801型旋轉探測儀安裝在被傳動軸旁，被傳動軸裝有檢測片（參見圖一）。當電動機運轉時，通過傳動裝置驅使被傳動軸轉動，被傳動軸上的檢測片也隨之轉動。旋轉探測儀接收到檢測片的均勻間隔脈沖信號，此時旋轉探測儀為閉合狀態，通過串接中間繼電器的自保觸頭使交流接觸器吸合（參見圖三）交流接觸器主觸頭閉合使電機轉動。當設備發生卡轉，堵轉、皮帶打滑、傳動帶脫落故障時，被傳動軸將慢轉或停轉，此時檢測片也隨之慢轉或停轉，RD－11801型旋轉探測儀將接收不到檢測片的均勻間隔脈沖信號。在工藝指定時間內（5秒）未接收到轉動信號，旋轉探測儀將由閉合狀態轉為斷開，中間繼電器也斷開，交流接觸器斷開及時停機，可靠的保護設備 （此產品接收檢測片轉動信號與電機大小無關）。
特點
工作電壓范圍廣，交直流通用
安裝便利，性好的優點。
結構簡單實用、性能穩定可靠
防塵、防震、防潮
體積小、重量輕、壽命長
輸出信號既可與現場設備聯鎖使用，也可送達微機控制系統
性價比高，安裝方便，免維護
特別適用于生產環境惡劣的場所
水泥廠用RD-11801旋轉探測儀技術參數
工作電源：24VDC/110VAC/220VAC
負載電流：≤
絕緣電阻：＞500MΩ
輸出信號：開關量信號
環境溫度：-20℃~+60℃
環境濕度：≤90%
外型尺寸：Ф30×80mm
重 量：0.5Kg
：IP66
檢測速度范圍：1~200轉/分
跳脫時間：3-17秒
響應時間：＜2mS
檢測間距H2：≤8mm
小安全工作距離H1：≥20mm
水泥廠用RD-11801旋轉探測儀安裝說明
所有的傳動裝置、如螺旋輸送機、提升機、皮帶輸送機，拉鏈機、破碎機等都應在其被傳動處（機器尾端）進行安裝，見圖一。
注意：圖一中旋轉探測儀的安裝位置視具體情況而定，不必拘泥于此圖，在不影響正常工作的前提下只要滿足“單位時間內給探頭間隔均勻的脈沖信號”這個條件即可。
機械安裝工序：
l、拆下端蓋，在端蓋中心鉆≥Φ12孔，在端蓋下部鉆Φ5孔、攻絲M6（與旋轉探測儀支架兩孔相配套加工）后用螺絲固定端蓋與支架
2、在軸頭上鉆Φ5孔，攻絲M6、深10-15mm
3、旋緊雙頭螺桿
4、裝端蓋
5、裝檢測片，H1≥20mm并用螺母固定
6、安裝旋轉探測儀、調整H2=4mm
有些機器的被傳動軸較長，伸出端蓋以外，針對此類情況只需將檢測片制作成匝形固定在軸頭上即可（請注意檢測片的平面與旋轉探測儀的探頭平面保持平行。如安裝在金屬底座上，為防止磁性材料強干擾造成設備無法啟動，請?zhí)貏e注意H1的距離）。
山東卓信生產，各系列傳感器，皮帶保護開關，防爆磁性接近開關，具有防爆，防水，防油，耐高溫，耐腐蝕，耐磨損，抗震等功能
山東卓信特價，量大價優，標準包裝，優惠，
山東卓信電氣有限公司定制各種不同原理的（電感式、電容式、霍爾式、電磁式、交/直流、常開/常閉/常開+常閉型）接近開關，本公司生產的接近開關具有使用壽命長、體積小、重復定位精度高、外形結構多樣、抗干擾性能好、開關頻率高、防水、防震、耐用、同時具備短路保護等特點。您的需求就是我們的服務。本公司一直秉承以優良的產品質量來贏得客戶，以完善的銷售服務來贏的信任。選擇卓信，選擇品質！
