XTD-SP-M8輸送帶縱向撕裂檢測器維護方式詳細介紹

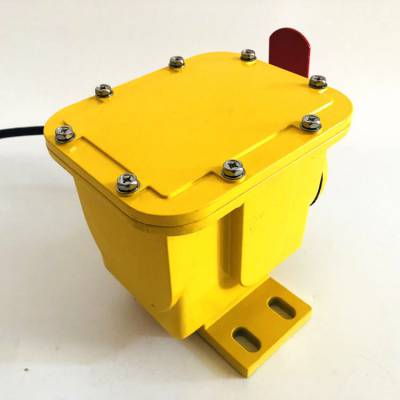

卓信XTD-SP-M8輸送帶縱向撕裂檢測器維護方式成對安裝在皮帶兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端固定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面行程里一個閉合的回路，當物體或撕裂的皮帶懸吊下來、掃落一條或兩條線繩時，即探測出故障。因為線繩的受力作用下，它把拉環軸向外拉出卻使自銷手柄向上彈起，此時機內兩個微動開關發出報警或關掉輸送機。故障排除后將自銷手柄往下按，是機內的凸輪軸復位待開機。
卓信XTD-SP-M8輸送帶縱向撕裂檢測器維護方式
特點
1.結構簡單、牢固，不需維護。
2.帶防腐層的鑄鋁外殼。
3.重載微型開關觸點。
4.作用力只需0.9kg即可觸發開關。
XTD-SP-M8輸送帶縱向撕裂檢測器維護方式
技術參數
型號ZLK-II
輸出接點數量
一常開、一常閉、配用四芯電纜、長1.5m，線色紅蘭為常開、黑白為常閉（也可根據需要接成常開或常閉形式）
觸點容量125,250V或480VAC、20A
殼體防塵、防雨，適合室內外安裝
卓信XTD-SP-M8輸送帶縱向撕裂檢測器維護方式
安裝與調試
1.撕裂開關設置在受料段膠帶下緩沖托輥之間。
2.按上安裝支架和撕裂開關，撕裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼，測好高度后再把支架與支座焊牢。
3.掛上攔索：一端穿過撕裂開關的拉環用索死，另一端穿過對方撕裂開關支架中間的圓孔待用。
4.安裝好二只撕裂開關和掛兩條纜索。再加30度彎角處把兩條攔索扣在一起，但不能扣死要活動。
5.收緊雙方支架中間孔內的攔索然后扣死索扣。
6.攔索的松緊：一般作用在0.9kg即可觸發開關為宜。
7.膠帶在荷載下沉?xí)r要與纜繩保持5mm-10mm即可。
XTD-SP-M8輸送帶縱向撕裂檢測器維護方式
應用范圍
撕裂開關在冶金、礦山、煤炭、電力、港口等行業廣泛應用的帶式輸送機中，由于輸送物料中不可避免地夾雜有尖硬物(如鋼筋、廢鋼件等)
XTD-SP-M8輸送帶縱向撕裂檢測器維護方式
工作原理：
撕裂開關成對安裝在皮帶兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端***固定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面行程里一個閉合的回路，低昂物體或撕裂的皮帶懸吊下來、掃落一條或兩條線繩時，即探測出故障。因為線繩的受力作用下，它把拉環軸向外拉出卻使自銷手柄向上彈起，此時機內兩個微動快關發出報警或關掉輸送機。故障排除后將自銷手柄往下按，是機內的凸輪軸復位待開機。
XTD-SP-M8輸送帶縱向撕裂檢測器維護方式
使用：
隨著距離的增加，將全屬球從球窩中拉出所需要的力度應相應的也增大。因此應該考慮延伸另一端的安裝繩纜以及相應連接點的固定。第三個撕裂檢測器，應安裝在*個撕裂檢測器的相應位置以有效的保護輸送帶輸送帶易損壞的部分局限在皮帶上的表面部位。這就導致當檢測器安裝在輸送皮帶的下表面下面時起步了作用。然而皮帶順壞的部分將露在回程皮帶的底面。為了檢測這種類型的皮帶損壞可將檢測器安裝在回程皮帶的下表面，這就是輸送帶提供可靠的保證。撕裂檢測器必須安裝在足夠的高以確保繩纜能保護整個皮帶截面。也就是說纜繩必須距皮帶下不表面足夠近的距離小于5cm，以能夠檢測中間以及邊緣部位。
