防爆礦用縱向撕裂檢測器EXZL-B-1200詳細介紹

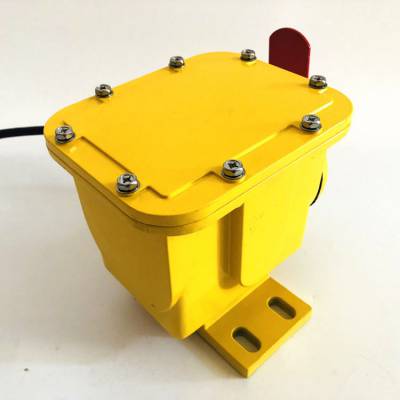

卓信防爆礦用縱向撕裂檢測器EXZL-B-1200
工作原理
縱向撕裂檢測器是關為昂貴的皮帶提供可靠的保護，檢測器可在眼帶出現撕裂，斷裂，重疊或尖銳物體劃破皮帶時，撕裂檢測器能給監視熱暖提供報價信號或關閉輸送機。撕裂檢測器成對安裝在傳送帶兩側，有兩段鋼絲繩連接（鋼絲繩為覆塑外套護層）。繩的一端*固定在支撐托架上，防止繩纜丟失，另一端連接在撕裂開關的彈簧球上，兩段鋼繩在皮帶下面形成一個閉合回路，當物體或撕裂的皮帶懸吊下來，掃落到一條或兩條鋼絲繩時，彈簧球被拉出底座，撕裂開關發出報警信號或停機信號，事故處理完畢后，將彈簧球從新裝入底座，撕裂開關消除警報信號，簡便有效的為輸送皮帶可能出現的順壞提供可靠及穩定的報警，停機保護，檢測器盡管遠離簡單，但是起了相當重要的作用，堅固的殼體，重載結構、簡單的安裝方式，使的檢測器的任何惡劣環境下工作。
卓信防爆礦用縱向撕裂檢測器EXZL-B-1200
簡介
撕裂保護開關適用于各種規格的帶式輸送機，對膠帶的縱向撕裂進行保護。膠帶的縱向撕裂是一種嚴重的事故，采用本裝置，可防止事故的擴大。性能可靠、防護等級高，完全適合在較惡劣的環境中工作。
卓信防爆礦用縱向撕裂檢測器EXZL-B-1200
特點
1、結構簡單、牢固，不需維護。
2、帶防腐層的鑄鋁外殼。
3、重載微型開關觸點。
4、作用力只需09kg即可觸發開關。
卓信防爆礦用縱向撕裂檢測器EXZL-B-1200
技術參數
1、-D型，2個微動開關，
2、殼體防塵、防雨、適合室內外安裝；
3、一常開、一常閉、配用四芯電纜、長15m，線色紅蘭為常開、黑白為常閉；
4、開關額定值為20A、125,250V或480VAC。
5、開關可根據需要接成常開或常閉形式。
卓信防爆礦用縱向撕裂檢測器EXZL-B-1200
使用：
隨著距離的增加，將全屬球從球窩中拉出所需要的力度應相應的也增大。因此應該考慮延伸另一端的安裝繩纜以及相應連接點的固定。第三個撕裂檢測器，應安裝在*個撕裂檢測器的相應位置以有效的保護輸送帶輸送帶易損壞的部分局限在皮帶上的表面部位。這就導致當檢測器安裝在輸送皮帶的下表面下面時起步了作用。然而皮帶順壞的部分將露在回程皮帶的底面。為了檢測這種類型的皮帶損壞可將檢測器安裝在回程皮帶的下表面，這就是輸送帶提供可靠的保證。撕裂檢測器必須安裝在足夠的高以確保繩纜能保護整個皮帶截面。也就是說纜繩必須距皮帶下不表面足夠近的距離小于5cm，以能夠檢測中間以及邊緣部位。
卓信防爆礦用縱向撕裂檢測器EXZL-B-1200
控制箱安裝與接線
1用戶可根據圖1所標注尺寸將控制箱固定在輸送機附近墻壁上、機架上或接線箱內；
2控制箱和感知器安裝完成后，將每個感知器的2個出線分別并聯連接，接入控制箱內信號端。
卓信防爆礦用縱向撕裂檢測器EXZL-B-1200
安裝說明
1、撕裂開關設置在受料段膠帶下緩沖托輥之間。
2、按上安裝支架和撕裂開關，撕裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼，測好高度后再把支架與支座焊牢。
3、掛上攔索：一端穿過撕裂開關的拉環用索扣鎖死，另一端穿過對方撕裂開關支架中間的圓孔待用。
4、安裝好二只撕裂開關和掛兩條纜索。再加30度彎角處把兩條攔索扣在一起，但不能扣死要活動。
5、收緊雙方支架中間孔內的攔索然后扣死索扣。
6、攔索的松緊：一般作用在09kg即可觸發開關為宜。
7、膠帶在荷載下沉時要與纜繩保持5mm-10mm即可。
撕裂開關常被用作皮帶輸送機皮帶撕裂檢測保護，也可用于地面、礦山、選煤廠、水泥廠、電廠、港口等皮帶輸送機配套使用。
卓信防爆礦用縱向撕裂檢測器EXZL-B-1200
產品作用
在皮帶出現撕裂、戳破、絞結處損壞或者鋒利物突出皮帶時，撕裂開關能給監視人員提供報警信號或關掉輸送機。撕裂開關應該成對安裝在機頭、機尾及有溜槽下料口附近的皮帶兩側，由兩段鋼絲繩連接。繩的一端固定在支撐架上，另一端連接在撕裂開關的搖臂上。兩段鋼絲繩在皮帶下方形成一個閉合回路，當有物體或撕裂的皮帶懸下來掃到一條或兩條鋼絲繩時，拉動撕裂開關搖臂，使開關動作發出報警或停機信號，處理完故障之后，開關自動復位。
