天輪產品介紹：

天輪安裝在井架上，作支撐供礦井提升時支拖提升機卷筒到提升容器之間，引導鋼絲繩轉向之用。繩槽帶塑襯或膠塊，增加鋼絲繩的使用壽命。礦用天輪又叫 固定天輪，鑿井天輪，提升天輪，按規格可分 800固定天輪，1000固定天輪，1200鑿井天輪 ，1600提升天輪，天輪安裝在井架上作支撐，供礦井提升時支拖提升機卷筒到提升容器之間，引導鋼絲繩轉向之用。

礦井立井井架最上方調節鋼絲繩運動方向的定滑輪,他承載著罐籠、吊桶或者立井箕斗的重量，也常常被看作礦井的標志。

按《煤礦安全規程》，提升設備的天輪的最小直徑與鋼絲繩直徑之比值應符合：井上提升裝置的滾筒和圍抱角大于90°的天輪，不得小于80；圍抱角小于90°的天輪，不得小于60；井下圍抱角大于90°的天輪，不得小于60；圍抱角小于90°的天輪不得小于40。天輪是礦井立井井架最上方調節鋼絲繩運動方向的定滑輪。作用是撐起連接提升機卷筒和提升容器的鋼絲繩，并引導鋼絲繩轉向。 天輪有游動天輪、井上固定天輪、鑿井及井下固定天輪三種。

提升天輪主要用于煤礦豎井和斜井提升時支托絞車到提升容器間的鋼絲繩引導方向用。天輪安裝井架上，供礦井提升時支托提升卷筒到提升容器之間鋼繩及導向之用。

懸吊天輪主要用于煤礦豎井和斜井提升時支托絞車到提升容器間的鋼絲繩引導方向用。天輪安裝井架上，供礦井提升時支施提升機卷筒到提升容器之間鋼繩及導向之用。

天輪head sheave又叫 繩輪(sheave wheel) 是設置在井架或暗井頂部，承托提升鋼絲繩的導向輪。礦井立井井架最上方調節鋼絲繩運動方向的定滑輪,他承載著罐籠、吊桶或者立井箕斗的重量，也常常被看作礦井的標志。按《煤礦安全規程》，提升設備的天輪的最小直徑與鋼絲繩直徑之比值應符合：井上提升裝置的滾筒和圍抱角大于90°的天輪，不得小于80；圍抱角小于90°的天輪，不得小于60；井下圍抱角大于90°的天輪，不得小于60；圍抱角小于90°的天輪不得小于40。 游動天輪的輪體除作旋轉運動外，還可以軸向移動，主要適用于串車提升。

二、天輪分類

①立井天輪，②鑿井天輪，③游動輪。

三、天輪工作原理

1、立井天輪及鑿井天輪的輪體只作旋轉運動。

2、立井天輪主要用于立井提升及斜井箕提升。

3、鑿井天輪用于立井鑿時懸吊吊盤及穩繩。

4、游動天輪的輪體除作旋轉運動外，還可以軸向移動，主要適用于串車提升。

四、天輪執行標準

本廠生產的天輪按中華人民共和國煤炭行業標準執行：MT327-93

天輪使用范圍及特點：

主要用于煤礦豎井和斜井提升時支托絞車到提升容器間的鋼絲繩引導方向用。

天輪安裝井架上，供礦井提升時支拖提升機卷筒到提升容器之間鋼繩及導向之用。

產品名稱：懸吊天輪，提升天輪

懸吊天輪，提升天輪

提升天輪主要用于煤礦豎井和斜井提升時支托絞車到提升容器間的鋼絲繩引導方向用。天輪安裝井架上，供礦井提升時支托提升卷筒到提升容器之間鋼繩及導向之用。

懸吊天輪主要用于煤礦豎井和斜井提升時支托絞車到提升容器間的鋼絲繩引導方向用。天輪安裝井架上，供礦井提升時支施提升機卷筒到提升容器之間鋼繩及導向之用。

本公司主要生產各種鑿井設備，礦用吊桶，底卸式吊桶，掛鉤式吊桶，5T，7T鉤頭裝置，天輪，懸吊天輪，提升天輪，各種鑿井絞車，提升絞車。歡迎訂購。

提升天輪主要用于煤礦豎井和斜井提升時支托絞車到提升容器間的鋼絲繩引導方向用。

天輪安裝井架上，供礦井提升時支拖提升機卷筒到提升容器之間鋼繩及導向之用。

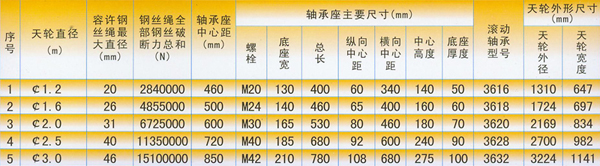

提升天輪主要技術參數：

1、立井天輪及鑿井天輪的輪體只作旋轉運動。

2、立井天輪主要用于立井提升及斜井箕提升。

3、鑿井天輪用于立井鑿時懸吊吊盤及穩繩。

4、游動天輪的輪體除作旋轉運動外，還可以軸向移動，主要適用于串車提升。

一、概述

提升天輪是煤礦鑿井立井施工中為鑿井絞車鋼絲繩提供支撐和導向的專用設備。按鑿井絞車的性能，懸吊天輪分為提升天輪和單槽懸吊天輪二種。本產品依據原煤炭工業部一九八六年組織編寫的《鑿井工程圖冊》第二分冊《立井鑿井專用設備》的要求進行制作、檢驗。

二、主要用途

提升天輪主要用于懸吊吊盤和穩繩的場合，而提升天輪則多用于施工所用管路、風筒及穩繩的懸吊場合。提升天輪有七種規格，提升天輪有10種規格，其中4種供懸吊管路用，4種供懸吊風筒用。單槽懸吊天輪和提升天輪各有2種專供穩繩選用。

三、提升天輪的結構：

 1）提升天輪和單槽懸吊天輪的結構主要有繩輪、固定軸、及軸承座組成。繩輪內孔鑲嵌有合金銅套，工作時繞軸作旋轉運動，輪轂上裝有油杯，供軸與銅套之間潤滑用。雙槽天輪有兩個繩輪，其間裝有調整圈，可以對兩輪之間的距離進行調整。

 2）兩種懸吊天輪均采用固定軸﹑整體軸承座支承，軸承座與繩輪采用HT200普通鑄鐵，固定軸采用45號優質碳素鋼并經調質處理車削而成。

 3）提升天輪采用繩輪與軸承座可調型式，使用時根據實際情況進行選用，還可根據情況，另行組合設計，可不受規定品種和可調型式的限制，但訂貨時應加以說明。

五、提升天輪的安裝﹑調整﹑使用

 1、提升天輪結構簡單，現場裝配時對安裝基礎進行抄平找正后即可整體吊裝，擰緊地腳螺栓，固定軸與合金銅套間加上潤滑油，軽軽盤動繩輪，能靈活轉動即可。調整中如發現固定軸轉動，可調整軸承座上的鎖緊螺釘。

 2、提升天輪在現場布置時如受天輪平臺結構和幾何尺寸的約束，建議采用雙輪懸吊方式﹑即前有懸吊天輪﹑后有導向天輪的結構形式。在這種情況下，后懸吊天輪的選型可比前懸吊天輪小一號。

 3、提升天輪在現場布置時，天輪平臺基礎上安裝軸承座處必須焊有擋鐵，再用楔鐵調整軸承座的松緊，以防止因水平分力產生的剪力對軸承座螺栓造成損壞。

 4、提升天輪的軸承座螺栓一律采用M24一個規格。

 5、提升天輪輪距調整：如從最小距離調到最大距離或最大距離調到最小距離，則只需將調整圈放在左邊繩輪左﹑右邊即可。如想在最大最小距離范圍內任意縮小兩輪之間的距離，則要增加調整圈寬度，并放在左繩輪的左邊，右側的擋圈重新固定位置即可。

六、保養﹑維修

 1、用戶應定期檢查合金銅套和固定軸的潤滑情況，每半年不少于一次，如有必要應重新加油潤滑。使用半年以上應重新清洗﹑換油。

 2、鎖緊螺釘錐端如有損壞應及時更換。

七、保管

 宜室內存放。

八、其他

 在遵守提升天輪的保管﹑安裝使用要求的條件下，從本公司發貨日起，兩年內，凡使用不超過一年天輪因制造質量問題而發生損壞或不能正常工作的，我公司負責免費為用戶修理或更換。

山東卓信機械設備公司一直以四點售后承諾贏得顧客光顧。

一、提升天輪質量承諾：

1、提升天輪的制造和檢測均有質量記錄和檢測資料。

2、對產品性能的檢測，我們誠請用戶親臨對產品進行全過程、全性能檢查，待產品被確認合格后再裝箱發貨。

二、提升天輪價格承諾：

1、為了保證產品的高可靠性和先進性，系統的選材均選用國內或國際優質名牌產品。

2、在同等競爭條件下，我公司在不以降低產品技術性能、更改產品部件為代價的基礎上，真誠以最優惠的價格提供給貴方。

三、交貨期承諾：

1、提升天輪交貨期：盡量按用戶要求，若有特殊要求，需提前完工的，我公司可特別組織生產、安裝，力爭滿足用戶需求。

①技術保養維修手冊

②安裝總圖

③外購件說明書及制造廠家

④提供易損件、備件清單，并附送一定量的備件

四、提升天輪售后服務承諾：

1、服務宗旨：快速、果斷、準確、周到、

2、產品交貨時，我公司向用戶提供下列文件；

3、服務目標：服務質量贏得用戶滿意

4、服務效率：保修期內或保修期外如設備出現故障，供方在接到通知后，維修人員在24小時內可達到現場并開始維修。

5、服務原則：產品保修期為一十二個月，在保修期內供方將免費維修和更換屬質量原因造成的零部件損壞，軌距拉桿保修期外零部件的損壞，提供的配件只收成本費，由需方人為因素造成的設備損壞，供方維修或提供的配件均按成本價計。
