HT系列帶式輸送機倒帶斷帶保護裝置詳細介紹
HT系列帶式輸送機倒帶斷帶保護裝置
詳細說明
DDZ型帶式輸送機用斷帶抓捕器（以下簡稱斷帶抓捕器）廣泛適用于礦山、冶金、電力、港口碼頭等上運行輸送機的膠帶保護。特別適用于大傾角、大運量、長距離的上山強力型或普通型膠帶輸送機。 當帶式輸送機發生斷帶或逆止器失效時，斷帶抓捕可迅速抓捕膠帶斷裂或失控后突然下滑的重、空段膠帶，并具有防止膠帶跑偏的功能
HT系列帶式輸送機倒帶斷帶保護裝置
使用環境
膠帶寬度：＞650mm
上運傾角：＞8°
機架型式：固定式、拆卸式、吊掛式
托輥槽角：≤60°
技術參數
斷帶抓捕器單側制動寬度：140mm
額定制動力：30kN
HT系列帶式輸送機倒帶斷帶保護裝置

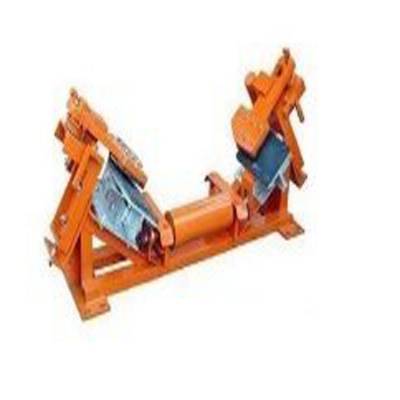

結構及工作原理
斷帶抓捕器主要由偏心逆止托輥1、轉臂12、閘塊13、楔緊塊7、扭簧6、閘塊調節螺栓11、插銷9、連桿機構14等組成。托輥內有偏心輪3、托輥軸4以及轉動機構，當輸送機正常工作時，偏心逆止托輥與膠帶不接觸，一旦輸送機發生斷帶或逆止器失效時，膠帶下滑，偏心逆止托輥與膠帶接觸，在摩擦力的作用下與偏心輪一起反轉，旋轉中心是托輥軸圓心，撥銷也隨同偏心輪一起轉動，撥動連桿機構的上插板向下運動，使插銷脫開，在扭簧的作用下轉臂迅速打向楔緊塊至輸送帶上方并楔緊，同時托輥也擠向閘塊，隨著輸送帶的下滑越來越擠緊輸送帶，迅速將下滑的重段膠帶抓捕，保護輸送帶。
HT系列帶式輸送機倒帶斷帶保護裝置故障及維護
a. 檢查、調整、更換零件時，要確認帶式輸送機處于停機狀態，并有專人監護。
b. 維修人員應定期處理斷帶抓捕器上的積灰，保證良好的清潔狀態。
c. 在運行中避免皮帶的嚴重跑偏。
d. 定期檢查斷帶抓捕器各處的緊固件是否松動，發現松動及時緊固，特別是大螺栓及機架上連接螺栓的緊固情況，發現零件有損壞應及時更換。
e. 定期檢查閘塊的動作及磨損情況，發現異常應及時處理。
f. 定期清洗軸承，給軸承添加適量鋰基潤滑脂，在運轉過程中軸承溫度不應超過環境溫度35°C，但zui高不超過75°C。
g. 定期檢查斷帶抓捕器各輥正轉的靈活性，反轉時發生制動動作的可靠性。
h. 運轉過程中，如發生異常聲音時應立即停車檢查。
HT系列帶式輸送機倒帶斷帶保護裝置
安裝調整：
a. 安裝前首先檢查機架是否變形，閘塊及托輥靈活情況。
b. 搬運斷帶抓捕器時嚴禁亂摔亂碰，以免機架變形及零部件損壞。
c. 各組斷帶抓捕器可在沿線均勻布置，安裝間距要符合規定。
d. 斷帶抓捕器安裝處輸送機的機架應平直、不歪斜、不變形。
e.斷帶抓捕器的閘塊釋放后與托輥間隙調整：松開緊固螺母，轉動閘塊調節螺栓即可調節，注意四個固定螺栓調整的應一致。
f. 安裝后，進行重、空載試運行，觀察斷帶抓捕器與皮帶配合情況。
HT系列帶式輸送機倒帶斷帶保護裝置

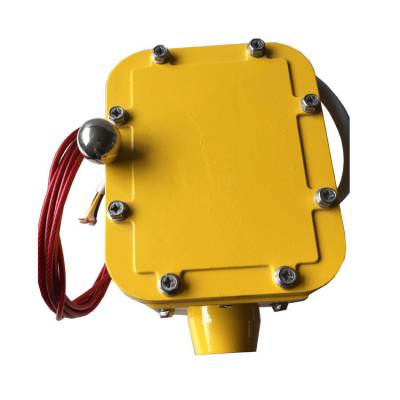

結構特點
1.堅固的鑄鋁外殼、靜電防腐涂裝適應于惡劣工礦環境安裝。
2.本機采用攔索方式檢測，傳感器為與膠帶平行放置的鋼絲繩，繩索兩端為二組開關體。
3.結構簡單牢固，不需維護。
4.殼體表面采用靜電噴塑涂覆工藝，漆膜均勻，附著力強，不易老化。
5.整體式蓋板設計，易于接線及維修
6.機內選用微動開關。
7.大容量開關觸點，即可觸發開關
HT系列帶式輸送機倒帶斷帶保護裝置
工作原理
縱向撕裂檢測器由感知箱和控制箱兩大部分組成，感知器是縱向撕裂的檢測元件，當運行中膠帶撕裂時，感知器能可靠地檢測出來，并輸出一個開關量，控制箱接到感知器發出的信號，控制繼電器動作，輸出一個開關量給控制室實現自動緊急停機，同時面板告警指示閃爍，控制電路自鎖，為使控制線路恢復常態，可按動面板上的復位安鈕。此外面板上還裝有自校按鈕，當按下此鈕時，可模擬撕裂故障，檢驗控制系統的工作
HT系列帶式輸送機倒帶斷帶保護裝置
控制箱安裝與接線
1用戶可根據圖1所標注尺寸將控制箱固定在輸送機附近墻壁上、機架上或接線箱內；
2控制箱和感知器安裝完成后，將每個感知器的2個出線分別并聯連接，接入控制箱內信號端。
HT系列帶式輸送機倒帶斷帶保護裝置

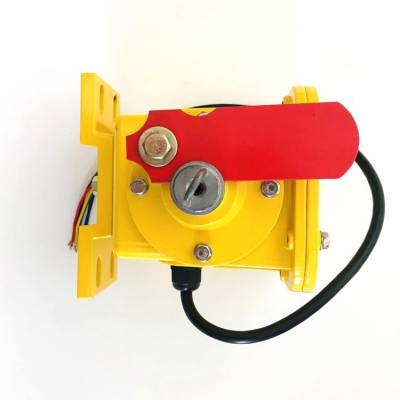

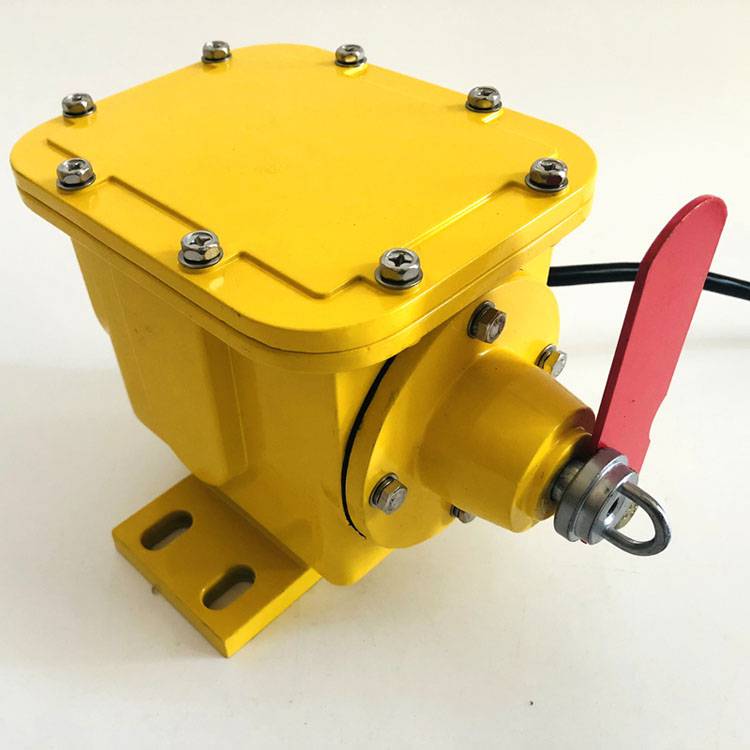

安裝說明
1、撕裂開關設置在受料段膠帶下緩沖托輥之間。
2、按上安裝支架和撕裂開關，撕裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼，測好高度后再把支架與支座焊牢。
3、掛上攔索：一端穿過撕裂開關的拉環用索扣鎖死，另一端穿過對方撕裂開關支架中間的圓孔待用。
4、安裝好二只撕裂開關和掛兩條纜索。再加30度彎角處把兩條攔索扣在一起，但不能扣死要活動。
5、收緊雙方支架中間孔內的攔索然后扣死索扣。
6、攔索的松緊：一般作用在09kg即可觸發開關為宜。
7、膠帶在荷載下沉?xí)r要與纜繩保持5mm-10mm即可。
撕裂開關常被用作皮帶輸送機皮帶撕裂檢測保護，也可用于地面、礦山、選煤廠、水泥廠、電廠、港口等皮帶輸送機配套使用。
HT系列帶式輸送機倒帶斷帶保護裝置
產品作用
在皮帶出現撕裂、戳破、絞結處損壞或者鋒利物突出皮帶時，撕裂開關能給監視人員提供報警信號或關掉輸送機。撕裂開關應該成對安裝在機頭、機尾及有溜槽下料口附近的皮帶兩側，由兩段鋼絲繩連接。繩的一端固定在支撐架上，另一端連接在撕裂開關的搖臂上。兩段鋼絲繩在皮帶下方形成一個閉合回路，當有物體或撕裂的皮帶懸下來掃到一條或兩條鋼絲繩時，拉動撕裂開關搖臂，使開關動作發出報警或停機信號，處理完故障之后，開關自動復位。
卓信公司主要從事生產兩級跑偏開關、雙向拉繩開關、速度監測器、打滑開關、接近開關、磁性開關、限位開關、速度傳感器、阻旋料位檢測器、撕裂開關、皮帶輸送裝置控制柜等工控電器， 堅持質量是我廠的宗旨，憑著穩定的產品質量及良好的售后服務，贏得了廣大客戶的高度認可，使我們卓信牌產品在皮帶輸送保護系統享有很高的度，為我國皮帶輸送機事業的發展做出更大的貢獻。
